Nel mondo dell’elettronica e dell’automazione industriale, pochi componenti sono fondamentali quanto le resistenze elettriche. Sebbene possano sembrare semplici, la loro funzione ha un ruolo determinante per il corretto funzionamento di quasi ogni dispositivo. Comprendere le loro differenze e sapere come scegliere quella giusta è essenziale per garantire efficienza, affidabilità e sicurezza di un impianto. Questa guida esplora i diversi tipi di resistenze, le loro caratteristiche e le applicazioni industriali, fornendo le conoscenze necessarie per prendere decisioni consapevoli.
Cosa sono le resistenze elettriche e a cosa servono
Una resistenza elettrica, o resistore, è un componente passivo a due terminali progettato per offrire una resistenza definita al passaggio della corrente elettrica. La sua funzione principale è quella di controllare e limitare il flusso di elettroni all’interno di un circuito.
Nei circuiti elettrici e nei dispositivi industriali, le resistenze vengono utilizzate per dividere la tensione, limitare la corrente per proteggere componenti sensibili come LED o microchip, e regolare i segnali.
L’effetto di una resistenza su un circuito è descritto dalla Legge di Ohm (V = I × R). Inserendo una resistenza, la corrente diminuisce a parità di tensione, ma l’energia “persa” a causa della resistenza viene trasformata in calore. Questa dissipazione di potenza è un fattore critico, soprattutto in ambito industriale, dove una corretta gestione termica è fondamentale per evitare surriscaldamenti e guasti.

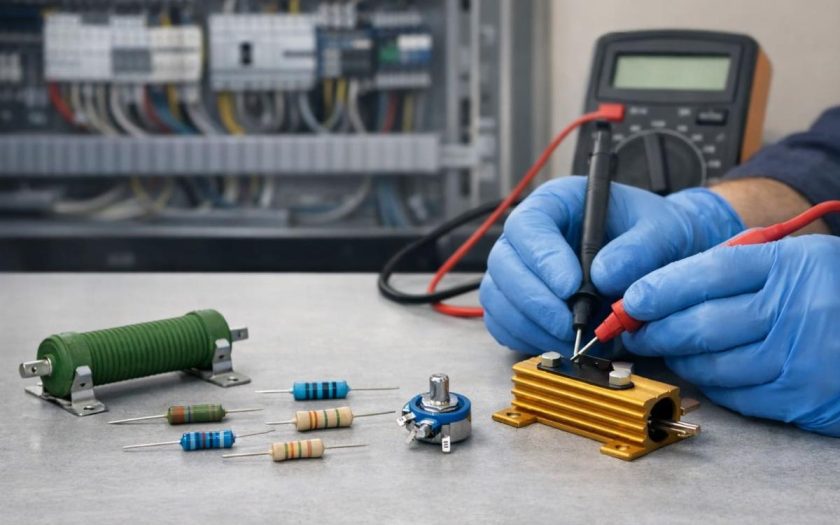

I principali tipi di resistenze elettriche
Le resistenze si dividono a seconda del materiale, della costruzione e dell’applicazione, ognuna con i suoi punti di forza e di debolezza.
Resistenze fisse: a filo, a strato di carbone, a strato metallico
Le resistenze fisse sono le più comuni e hanno un valore resistivo predeterminato che non può essere modificato.
- Resistenze a filo: sono costruite avvolgendo un filo metallico resistivo attorno a un nucleo isolante, solitamente in ceramica. Questo tipo di resistenza è noto per la sua alta precisione e la capacità di gestire potenze elevate. Per questo motivo, vengono spesso utilizzate in alimentatori industriali, circuiti di controllo motori e applicazioni che richiedono stabilità e robustezza.
- Resistenze a strato di carbone: realizzate depositando un sottile strato di carbone su un substrato ceramico, offrono una soluzione economica e versatile per applicazioni generiche. Pur non essendo le più precise, sono ideali per circuiti non critici in cui il costo è un fattore importante.
- Resistenze a strato metallico: sono simili a quelle a carbone, ma utilizzano un film di lega metallica. Infatti, offrono prestazioni superiori in termini di stabilità termica, tolleranza e basso rumore elettrico. Per questo sono la scelta ideale per strumenti di misura, apparecchiature audio e circuiti di precisione nell’automazione.
Resistenze variabili: potenziometri e trimmer
Le resistenze variabili consentono di cambiare il loro valore resistivo, di solito tramite un comando meccanico.
- Potenziometri: sono progettati per essere regolati frequentemente dall’utente. In ambito industriale, si trovano sui pannelli di controllo per regolare manualmente parametri come la velocità di un nastro trasportatore o l’intensità luminosa di un display.
- Trimmer: sono potenziometri miniaturizzati, pensati per essere regolati raramente, di solito in fase di calibrazione o manutenzione. Vengono installati sui circuiti stampati e regolati con un cacciavite per tarare la risposta di un sensore o la temporizzazione del circuito.
Resistenze speciali: di potenza, shunt, termoresistenze (PTC, NTC)
Questa categoria include componenti progettati per compiti specifici e impegnativi.
- Resistenze di potenza: la loro caratteristica principale è la capacità di dissipare grandi quantità di calore. Per questo sono più grandi e spesso dotate di alette di raffreddamento o montate su dissipatori. Un’applicazione tipica è nei sistemi di frenatura dei motori elettrici, dove l’energia cinetica in eccesso viene trasformata in calore.
- Resistenze shunt: sono resistenze di valore molto basso e di altissima precisione, usate per misurare la corrente. Vengono messe in serie nel circuito e la corrente che le attraversa si calcola misurando la piccola caduta di tensione ai loro capi.
- Termoresistenze (o termistori): cambiano il loro valore resistivo in base alla temperatura e si dividono in PTC (Positive Temperature Coefficient) e NTC (Negative Temperature Coefficient). I PTC sono usati come fusibili auto-ripristinanti, mentre gli NTC sono comunemente impiegati come sensori di temperatura.
Come scegliere la resistenza giusta per ogni applicazione
La scelta della resistenza corretta non dipende solo dal valore in Ohm, ma è importante considerare anche i parametri operativi del circuito: tensione massima, corrente che lo attraverserà e, di conseguenza, potenza da dissipare, calcolata come P = I² × R.
Di pari importanza è il contesto d’uso. Infatti, un circuito per l’elettronica di consumo ha requisiti diversi rispetto a un quadro di controllo per l’automazione industriale, dove vibrazioni, umidità e temperature estreme sono comuni. In questi casi, la robustezza meccanica e la stabilità nel tempo diventano prioritarie.
Caratteristiche tecniche da considerare
Per una selezione accurata, è fondamentale analizzare i dati tecnici del componente.
- Tolleranza: rappresenta la deviazione massima dal valore nominale (es. ±1%, ±5%) e nei circuiti di precisione conviene scegliere tolleranze basse.
- Coefficiente termico: misura la variazione del valore della resistenza con la temperatura. Un coefficiente termico basso garantisce stabilità, essenziale per strumenti di misura e controllo.
- Frequenza operativa: alle alte frequenze, effetti parassiti come induttanza e capacità possono influenzare il comportamento di una resistenza. Infatti, per applicazioni in radiofrequenza esistono resistori specifici.
Il materiale resistivo determina gran parte di queste caratteristiche, influenzando direttamente il comportamento elettrico e l’affidabilità del componente nel tempo.
Calcolo e simulazione del valore resistivo
Determinare il valore corretto di una resistenza richiede calcoli basati sulle leggi fondamentali dell’elettrotecnica. Oggi, i progettisti utilizzano software di simulazione per verificare il comportamento dei circuiti prima di assemblarli, riducendo errori e tempi di sviluppo. Per approfondire in modo pratico e tecnico come si calcola il valore resistivo in un circuito, puoi leggere questo approfondimento.
Errori comuni nella selezione delle resistenze
Tra gli errori più comuni troviamo:
- Sottodimensionamento: scegliere una resistenza con una potenza nominale inferiore a quella che dovrà dissipare è l’errore più grave, perché il componente si surriscalderà fino a bruciarsi, causando un guasto o danneggiando altri elementi del circuito.
- Uso di materiali inadeguati: utilizzare una resistenza a strato di carbone in un’applicazione che richiede l’alta stabilità di una a strato metallico può causare misurazioni imprecise e un funzionamento instabile del dispositivo.
- Sovraccarico termico: una resistenza correttamente dimensionata può guastarsi se non viene garantita un’adeguata ventilazione o se viene installata troppo vicino ad altre fonti di calore, superando la sua temperatura massima di esercizio.
La scelta della resistenza elettrica è una decisione tecnica fondamentale, che valuta il componente in base a potenza, tolleranza, stabilità e robustezza adeguate all’applicazione.
In un contesto industriale ogni singolo componente contribuisce all’affidabilità complessiva. Infatti, una resistenza ben scelta è una garanzia di sicurezza e stabilità per l’intero impianto.
